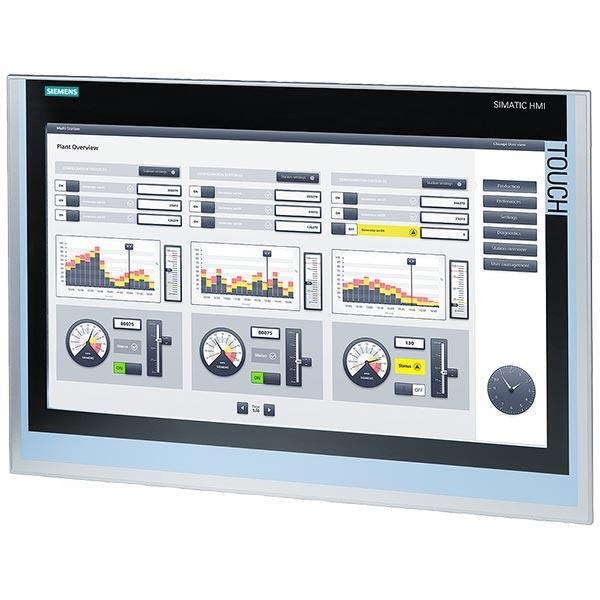

اچ ام آی 22 اینچ زیمنس کامفورت TP2200 Comfort

کد فنی: 6AV2124-0XC02-0AX0

سری کامفورت HMI های زیمنس پیشرفته ترین و کاربردی ترین محصول شرکت زیمنس میباشد که نیاز اساسی کاربران صنعت را تامین نموده و دارای ویژگی های پیشرفته و به روز است در ادامه به بررسی اچ ام آی زیمنس مدل HMI TP2200 Comfort 22″ widescreen TFT display خواهیم پرداخت.

اچ ام آی (HMI) مخفف عبارتی است که معنای آن واسطه بین انسان و ماشین میباشد. از اچ ام آی زیمنس (Siemens HMI) جهت مانیتور کردن ومشاهده پارامترهای اتوماسیون صنعتی زیمنس مثل پی ال سی زیمنس و درایو زیمنس استفاده می شود.

اچ ام آی در واقع یک ال سی دی است که در آن میتوان برنامه ریزی و برنامه نویسی کرد. همچنین به کمک آن می توان پارامترهای مختلف را تغییر داد و سیستم اتوماسیون صنعتی زیمنس را کنترل نمود.

تا قبل از عرضه HMI زیمنس، برای کنترل تجهیزات اتوماسیون صنعتی زیمنس از سیستم های کامپیوتر استفاده می شد ولی سیستم های کامپیوتری یک عیب بزرگ به همراه داشت وآن این بود که نرم افزارهای کامپیوتری بسیار آسیب پذیر بودند وگاهی اوقات دچار ویروس می شدند که این امرباعث ضررهای فراوان درسیستم های اتوماسیون صنعتی زیمنس  می شدند.

اچ ام آی زیمنس این توانایی را دارد که در یک زمان 255 وسیله به آن متصل کرد و پارامترهای آن را به نمایش گذاشت.

اچ ام آی های کامفورت زیمنس با صفحه نمایش های لمسی مختلف 4 ,7, 9, 12, 15, 19, 22  اینچ  تولید شده اند. همچنین این پنل ها در انواع کی پد و بدون کی پد ارائه می شوند و متریال به کار رفته از جنس آلمینیوم میباشد. این نمایشگرهای واید اسکرین دارای وضوح بالایی هستند و می توانند بصورت عمودی نصب شوند و به دلیل روشنایی بالای آن دارای کارایی مناسبی می باشند. با استفاده از رابط های کاربری جدید، طیف گسترده ای از عملیات با قابلیت های بهبود یافته از طریق کنترل ها و گرافیک جدید قابل اجرا است. همچنین با یک رابط USB جدید می توان یک صفحه کلید، ماوس و اسکنر بارکد را به آن وصل کرد و از ذخیره سازی اطلاعات بر روی یک USB بهره برد.

اچ ام آی زیمنس HMI TP2200 Comfort 22″ widescreen TFT display با کد فنی: 6AV2124-0XC02-0AX0

اچ ام آی 22 اینچ زیمنس مدل TP2200 Comfort قابل پشتیبانی از شبکه پروفی باس و پروفی نت و دارای 16 میلیون رنگ با رزولویشن 1920×1080 و طریقه برنامه ریزی با برنامه WinCC Comfort V11 و همچنین پشتیبانی از ویندوز ماکروسافت Windows CE 6.0 را دارد, پورت های اترنت TP2200 Comfort  قابل سوییچ کردن به 2 پورت اترنت و 2 پورت  USB 2 برای این تاچ پنل تعبیه شده که به وسیله این پورتها میتوان با دستگاهای مختلف از جمله PLCو…متصل شد.

از مشخصات و ویژگی های اچ ام آی زیمنس میتوان به:

1-صفحه نمایش تاچ اسکرین  LCD  و TFT.

2-ارتباط از طریق پورت های ارتباطی مطرح  پی ال سی های زیمنس.

3- قابلیت اتصال به کلیه PLC  های زیمنس.

4-شبیه سازی به صورت سیمولار.

5-توانایی نمایش انیمیشن.

6-قابلیت نمایش اطلاعات به صورت منحنی وبا نمودار و دیگر ویژگی ها اشاره کرد.

پروتکل های اترنت قابل پشتیبانی برای اچ ام آی زیمنس HMI TP2200 Comfort

• TCP/IP
• DHCP
• SNMP
• DCP
• LLDP

PLC های قابل اتصال به اچ ام آی زیمنس مدل HMI TP2200 Comfort با کد فنی: 6AV2124-0XC02-0AX0

• S7-1200
• S7-1500
• S7-200
• S7-300/400
• !LOGO
• WinAC
• SINUMERIK
• SIMOTION
• (Allen Bradley (EtherNet/IP
• (Mitsubishi (MC TCP/IP
• (Modicon (Modbus TCP/IP
• OPC UA Client
• OPC UA Server

پروتکل های قابل پشتیبانی تحت وب HMI TP2200 Comfort

•  HTTP
• HTTPS
• HTML
• XML
• CSS
• Active X
• JavaScript
