اچ ام آی زیمنس SIMATIC HMI, KTP1200 Basic 12″ TFT display

شرکت زیمنس آلمان مطرح ترین شرکت تولید کننده پنل های صنعتی می باشد. پنل های صنعتی در مدل های متنوع با توجه به نیاز کاربران تولید می شود. سیستم مانیتورینگ به این صورت می باشد که عملیات کنترلی را در قالب صفحات گرافیکی به اپراتور نشان می دهد در ادامه مطلب به معرفی اچ ام آی زیمنس خواهیم پرداخت.

پنل بیسیک زیمنس مدل SIMATIC HMI KTP1200 Basic  با کد فنی: 6AV2123-2MA03-0AX0 دارای صفحه نمایش 12 اینچی و در ابعاد 1280×800 با وضوح 65536 رنگ در ابعاد صفحه نمایش 261.1 میلیمتر و 163.2 میلیمتر گنجانده شده است تاچ پنل 12 اینچی زیمنس مدل بیسیک قابلیت پشتیبانی از شبکه  پروفی باس را دارا است و پورت های ورودی RS485-RS422 و 1 پورت USB برای این تاچ پنل تعبیه شده که به وسیله این پورتها میتوان با دستگاهای مختلف از جمله PLCو…متصل شد.

یکی از مزایای اچ ام آی زیمنس این است که فرقی نمیکند شما از چه مدلی از اچ ام آی های زیمنس استفاده میکنید برای تمامی مدل های اچ ام آی زیمنس فقط کافی است که در نرم افزار TIA) (Portal کار کنید و یادگیری اصول کلی برنامه نویسی برای کار با تمامی این مدل ها کافی میباشد.

همچنین کاربرد رابط USB در پنل بیسیک زیمنس  به شما اجازه می دهد تا یک اسکنر صفحه کلید، ماوس و بارکد را وصل کنید و از ذخیره سازی آسان داده استفاده کنید.

پنل بیسیک HMI زیمنس Siemens HMI basic panel با استفاده از پیشرفته ترین عملکرد های اساسی سری ایده آل برای برنامه های کاربردی اچ ام  ساده هستند. سری پنل های بیسیک زیمنس دارای پنل هایی با صفحه نمایش ۴ “، ۷”، ۹ “و ۱۲” و عملکرد به صورت ترکیبی کلید یا لمسی میباشد

صفحه نمایش KPT1200 BASIC  با وضوح بالا با 65536 رنگ است. و میتواند در حالت عمودی نصب شود و به دلیل روشنایی کم نور ۱۰۰٪ به خصوص انرژی کارایی دارند. رابط کاربری نوآورانه طیف گسترده ای از عملیات را با قابلیت استفاده بهبود یافته از طریق کنترل های جدید و گرافیک باز می کند.

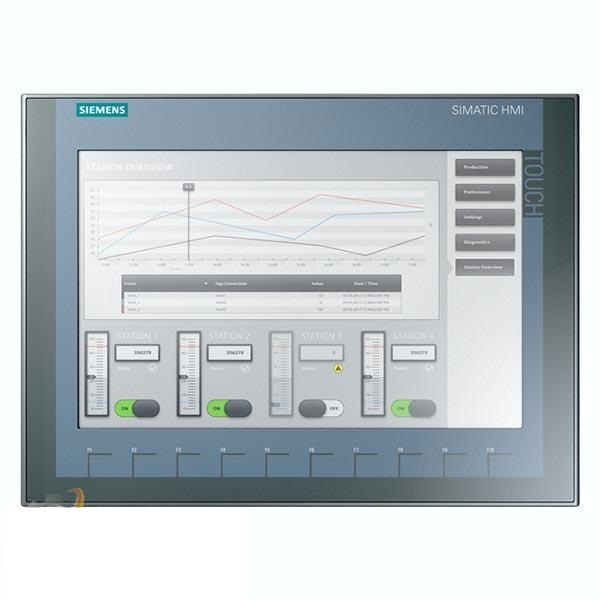

شکل ظاهری اچ ام آی زیمنس KTP1200 Basic color DP با کد فنی: 6AV2123-2MA03-0AX0

توضیحات و بررسی اجمالی اچ ام آی زیمنس

اچ ام آی (HMI) مخفف عبارتی است که معنای آن واسطه بین انسان و ماشین میباشد. از اچ ام آی زیمنس (Siemens HMI) جهت مانیتور کردن ومشاهده پارامترهای اتوماسیون صنعتی زیمنس مثل پی ال سی زیمنس و درایو زیمنس استفاده می شود,اچ ام آی در واقع یک ال سی دی است که در آن میتوان برنامه ریزی و برنامه نویسی کرد. همچنین به کمک آن می توان پارامترهای مختلف را تغییر داد و سیستم اتوماسیون صنعتی زیمنس را کنترل نمود.

تا قبل از عرضه HMI زیمنس، برای کنترل تجهیزات اتوماسیون صنعتی زیمنس از سیستم های کامپیوتر استفاده می شد ولی سیستم های کامپیوتری یک عیب بزرگ به همراه داشت وآن این بود که نرم افزارهای کامپیوتری بسیار آسیب پذیر بودند وگاهی اوقات دچار ویروس می شدند که این امرباعث ضررهای فراوان درسیستم های اتوماسیون صنعتی زیمنس  می شدند.

اچ ام آی زیمنس این توانایی را دارد که در یک زمان 255 وسیله به آن متصل کرد و پارامترهای آن را به نمایش گذاشت.

مشخصات و ویژگی های اچ ام آی زیمنس مدل KTP1200 Basic color DP با کد فنی: 6AV2123-2MA03-0AX0

• صفحه نمایش تاچ اسکرین  LCD  و TFT.
• دارای پورت  RS422،USB ، RS485
• عملکرد لمسی و کلیدی
• رابط مناسب برای اتصال با پی ال سی های مختلف
•  قابلیت اتصال به کلیه PLC  های زیمنس.
• پشتیبانی از نسخه های Profibus و Profinet مختلف
• بایگانی از طریق  USB
• قابل برنامه ریزی با برنامه (WinCC (TIA Portal
• شبیه سازی به صورت سیمولار.
• توانایی نمایش انیمیشن.
• قابلیت نمایش اطلاعات به صورت منحنی وبا نمودار و دیگر ویژگی ها اشاره کرد.
• مهندسی شده در TIA پورتال

سی پی یو های قابل اتصال به اچ ام آی زیمنس مدل KTP1200 Basic color DP با کد فنی: 6AV2123-2MA03-0AX0

• S7-1200
• S7-1500
• S7-200
• S7-300/400
• !LOGO
• WinAC
• SINUMERIK
• SIMOTION
• (Allen Bradley (DF1
• (Mitsubishi (FX
