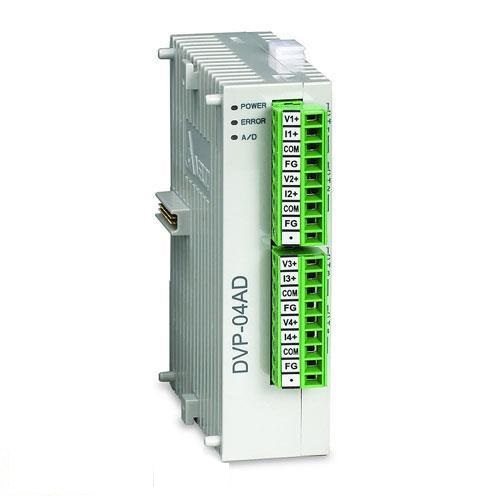

ماژول DELTA DVP-04AD-S در سری DVP-S یکی از پر مصرف ترین و لازم ترین ماژول هاست همانطور که از اسمش پیداست این ماژول وظیفه تبدیل آنالوگ به دیجیتال و فرستادن به PLC را بر عهده دارد مظمونAD هم همان مسئله را عنوان میکند یعنی تبدیل آنالوگ به دیجیتال، دراین نوع کارت ها عدد پشت عنوان تعداد کانال را متذکر میشود که در ماژول توسعه دلتا DVP-04AD-S عدد 4 نشان دهنده 4 کانال ورودی آنالوگ است.
کارت توسعه DELTA DVP04AD-S بصورت نرم افزاری قابلیت دریافت انواع سیگنال های آنالوگ و استاندارد و تبدیل آن به ریجیسترهای قابل فهم برای پی ال سی را دارد تمام استاندارهای آنالوگ یعنی : 0-20ma 4-20 ma 0-10vdc -10 – +10 vdc در سوکت سبز رنگ ورودی های آنالوگ جای ولتاژ و جریان متفاوت است یعنی در ورودی های استاندارد ولتاژی سر ولتاژ مثبت را به پایهv+ و در ورودی استاندارد جریانی به پایهI+ متصل میگردد و همچنین شیلد یا زمین هم به پایه FG وصل میشود.
در ماژول پی ال سی دلتا DVP04AD-S پاور بصورت 24VDC و از طریق سوکت زیرین متصل میشود. موارد کاربرد ماژول ورودی آنالوگ DELTA DVP-04AD-S را میتوان در اتصال به چند قطعه مثل خطکش اهمی – سنسور های آنالوگ – اینورتر ها و……برشمرد.
