مینی سی پی یو زیمنس LOGO! 24CE

کد فنی: 6ED1052-1CC08-0BA1

لوگو زیمنس با 8 ورودی دیجیتال و 4 خروجی دیجیتال ترانزیستوری یکی از پر فروش ترین محصولات CPU زیمنس میباشد در ادامه به بررسی این لوگو میپردازیم.

مشخصات فنی 6ED1052-1CC08-0BA1

• قابلیت اتصال کارت microSD
• دارای پورت اترنت
• 8 ورودی دیجیتال (قابلیت آنالوگ شدن 4 ورودی 10-0 ولت)
• 4 خروجی دیجیتال ترانزیستوری (0.3A)
• ولتاژ تغذیه 24VDC

مینی سی پی یو زیمنس با کد فنی: 6ED1052-1CC08-0BA1 دارای 8 ورودی دیجیتال و 4 خروجی دیجیتال ترانزیستوری با ولتاژ 24 DC با قابلیت اتصال اترنت برای برنامه نویسی و انتقال داده ها از جمله web server, data log و همچنین میتوان microSD card را برای برنامه نویسی و اجرای دستورات به این مینی پی ال سی متصل نمود.

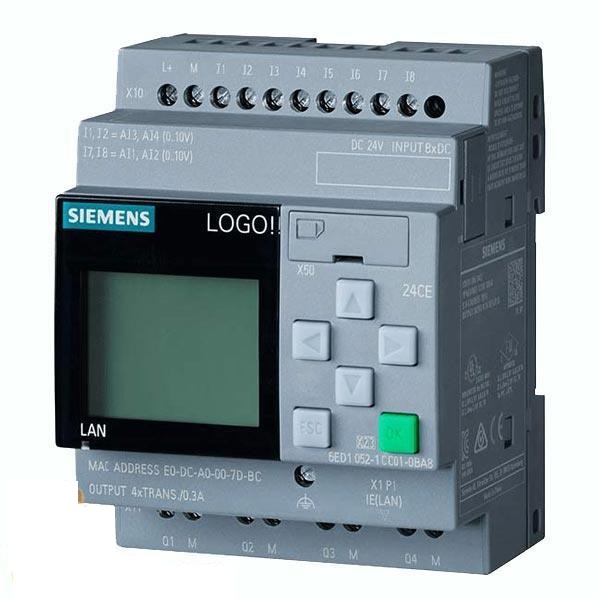

شکل ظاهری لوگو زیمنس LOGO! 24CE 8 DI/4 DO با کد فنی: 6ED1052-1CC08-0BA1

معرفی پی ال سی (PLC) لوگوی 8 زیمنس:

شرکت زیمنس با خلاقیت خود توانست محصولی منطبق بر نیاز های روز مشتری خود تولید نماید.  لوگو 8 که خوش دست، زیبا و کوچک،  دارای صفحه نمایش جدید و امکان اتصال به شبکه اترنت را داراست. از دیگر ویژگی های این نسل جدید می توان به امکان ارتباط با شبکه موبایل و همچنین ماژولی جهت پیاده سازی پروژه های هوشمند سازی، امکانات و توابع اتصال به شبکه، آرایش خودکار ارتباط با نمایش در تصویر شبکه، توانایی باز کردن سه برنامه در یک زمان و استفاده از  قابلیت کشیدن و رها کردن برای انتقال راحت سیگنال از یک برنامه به دیگری اشاره نمود که در میان مینی PLC ها یک نوآوری محسوب می شود.

از کاربردهای لوگوی 8 زیمنس می توان به موارد زیر اشاره کرد:

• در صنعت دام و طیور مورد استفاده قرار می گیرد
• ساخت ساختمان های هوشمند
• اجرای سیستم کنترل نور و آبیاری
• اجرای سیستم تهویه سرمایش و گرمایش
• قابلیت استفاده در تجهیزات حمل و نقل مانند کنترل ماشین ها
• قابلیت استفاده در نصب فیلتر ها
• قابلیت استفاده در پمپ ها
• قابلیت استفاده در پانل های خورشیدی
• قابلیت استفاده در تابلو های علائم ترافیکی

کارت های افزایشی:

که در آن می توانیم تعداد ورودی و خروجی ها را افزایش دهیم. همچنین امکان اضافه کردن کارت شبکه با استفاده از کارت های افزایشی وجود دارد. دو نوع کارت افزایشی وجود دارد:

• کارت های افزایشی دیجیتال
• کارت های افزایشی آنالوگ

ماژول تغذیه:

وظیفه ی این بخش تامین تغذیه بخش های مختلف لوگو می باشد.  تغذیه لوگوها بسته به مدل آنها می تواند 12VDC ، 24VCD/AC  یا 115 … 240 VAC باشد.

قطعات جانبی:

لوگوها نیز مانند هر تجهیز دیگری شامل تعدادی قطعات جانبی هستند که بسته به خانواده و نوع استفاده در سیستم متفاوت می باشند.

کارت حافظه:

کارت های حافظه در لوگو دو نوع می باشند:

• کارت حافظه زرد رنگ: که دارای قابلیت خواندن و نوشتن و حفظ برنامه در هنگام قطع شدن برق می باشد.
• کارت حافظه قرمز رنگ: که تنها دارای قابلیت خواندن برنامه و حفظ برنامه در هنگام قطع شدن برق می باشد.

کابل ارتباطی:

کابل رابط جهت برنامه ریزی لوگوی 8 کاربرد دارد. این کابل به پورت سریال رایانه متصل می شود که البته از طریق مبدل های سریال به USB می توان به پورت سریال متصل نمود. برای ارتباط با لوگو از کابل شبکه (LAN) استفاده می شود.

برنامه نویسی پی ال سی (PLC) لوگوی 8 زیمنس:

برنامه‌ نویسی در PLC ها بر اساس مدارهای منطقی (دیجیتال) صفر و یک هست. با توجه به اینکه ورودی و خروجی اکثر PLC ها 24 ولت است و منظور از یک دیجیتال ولتاژ بین 18 الی 24 ولت و منظور از صفر دیجیتال ولتاژ بین 0 الی 3 ولت است.

توابع موجود در لوگوی 8 زیمنس:

• Constant: این توابع شامل اتصالات ورودی و خروجی، فلگ ها و … می باشد.
• Basic Function: شامل توابع منطقی مانند OR، NAND، AND و … می باشد.
• Special Function: شامل توابع خاص مانند تایمر، کانتر و … می باشد.

زبان های مورد استفاده در لوگوی 8 زیمنس:

• FBD
• LAD
• UDF

مزایای پی ال سی (PLC) لوگوی 8 زیمنس:

• با استفاده از لوگو 8 هزینه ها کاهش یافته
• با استفاده از لوگوی 8 برنامه نویسی و عیب یابی برنامه آسان شده در نتیجه باعث صرفه جویی در زمان می شود
• باعث کاهش حجم مورد نیاز می شود
• باعث افزایش ضریب اطمینان به عملکرد می شود
• راه اندازی ساده لوگو 8 زیمنس
• با شرایط آب و هوایی خاص مثل گرما سازگاری دارد
• برای نواحی حساس همچون تاسیسات بیمارستان ها و … مناسب می باشد
• دارای قابلیت رمز گذاری می باشد
• کپی راحت برنامه توسط ماژول اختیاری حافظه
